Herrenknecht Vertical GmbH - Teststand für Vertikalbohrantriebe

Blickpunkte

Technik und Anwendung

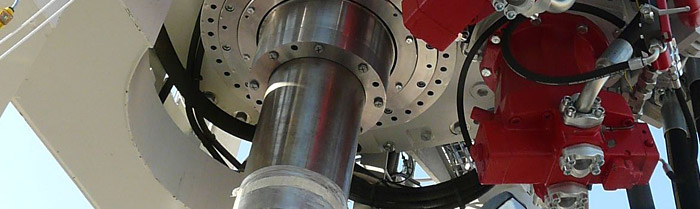

Der Teststand erlaubt umfangreiche Funktionsprüfungen von Vertikalbohrantrieben der Hakenlastklassen 350 bis 750 t. Damit lassen sich zum Beispiel praxisnahe Betriebstests zur Überprüfung von Antrieben vor der Auslieferung durchführen. Ein weiteres Anwendungsfeld sind Langzeittests zur Ermittlung des Verschleißverhaltens bei einem bestimmten Betriebspunkt oder Tests zur API-Zertifizierung mit der doppelten Nennbelastung.

Die maximale Zugkraft von 9.000 kN wird über einen Hydraulikzylinder in Zentrum der oberen Traverse aufgebracht. Im unteren Grundgestell befindet sich eine Bremse. Die Energie aus dem Antriebsstrang gelangt über eine Stirnradübersetzung an Hydraulikmotoren, die im Pumpbetrieb die Bremswirkung erzeugen. Über eine spezielle hydraulische Schaltung der Firma Herrenknecht Vertical GmbH wird ein Großteil der Bremsenergie zurückgewonnen. Die Krafteinleitung in den Stahlbau wurde mit Hilfe von FEM-Berechnungen optimiert, um eine bestmögliche Materialnutzung zu erreichen und die Spannungen in den Kerben und Schweißnähten auf zulässige Werte zu reduzieren.

Während der Tests können folgende Daten erfasst und dokumentiert werden:
  • Zugkraft
  • Drehmoment
  • Drehzahl
  • Bauteilspannungen
  • Getriebeschwingungen
  • Arbeitsdrücke
  • Schmieröltemperaturen in verschiedenen Zonen
  • Schmierölmengen

Technische Daten

Zugkraft: max. 9.000 kN
Drehmoment: max. 63 kNm (bei 90 1/min)
Bremsmoment (statisch): max. 120 kNm
Drehzahl:    max. max. 220 1/min (bei 27 kNm)
Gewicht: 63 t
Prüflingsgröße (B x H): max. 2,5 x 4 m
Abmessungen (L x B x H): 5 x 4 x 9,5 m

Ergebnis und Ausblick

Der Teststand ist seit Frühjahr 2010 erfolgreich im Einsatz. Er dient dazu jeden einzelnen Vertikalbohrantrieb vor seiner Auslieferung und nach dem Abschluss von Revisionen zu überprüfen. Darüber hinaus wird er für eine Vielzahl von Versuchen genutzt, um neue Erkenntnisse über Verfahren, Materialien und das Verhalten bei Extrembelastungen zu erlangen.
