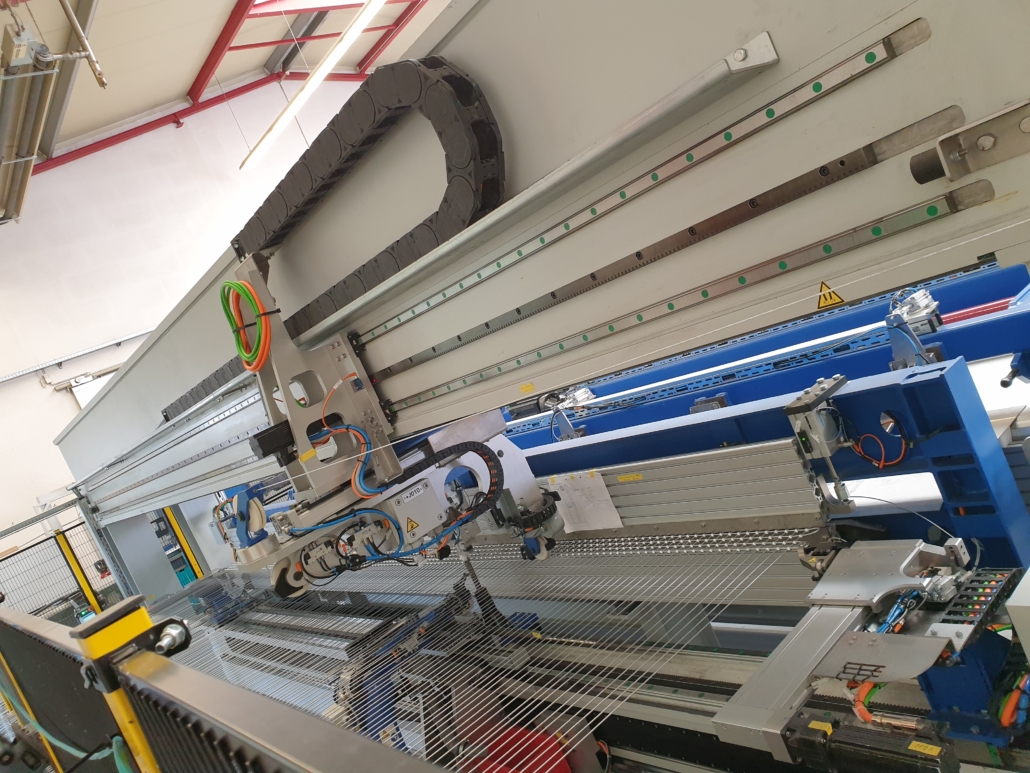

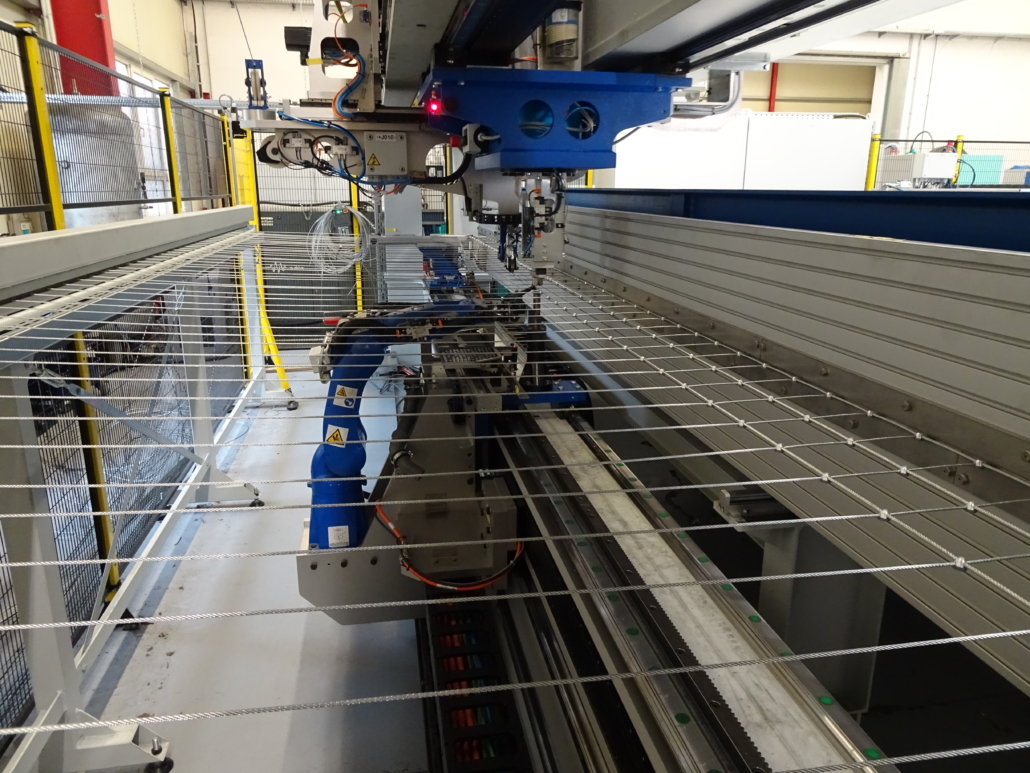

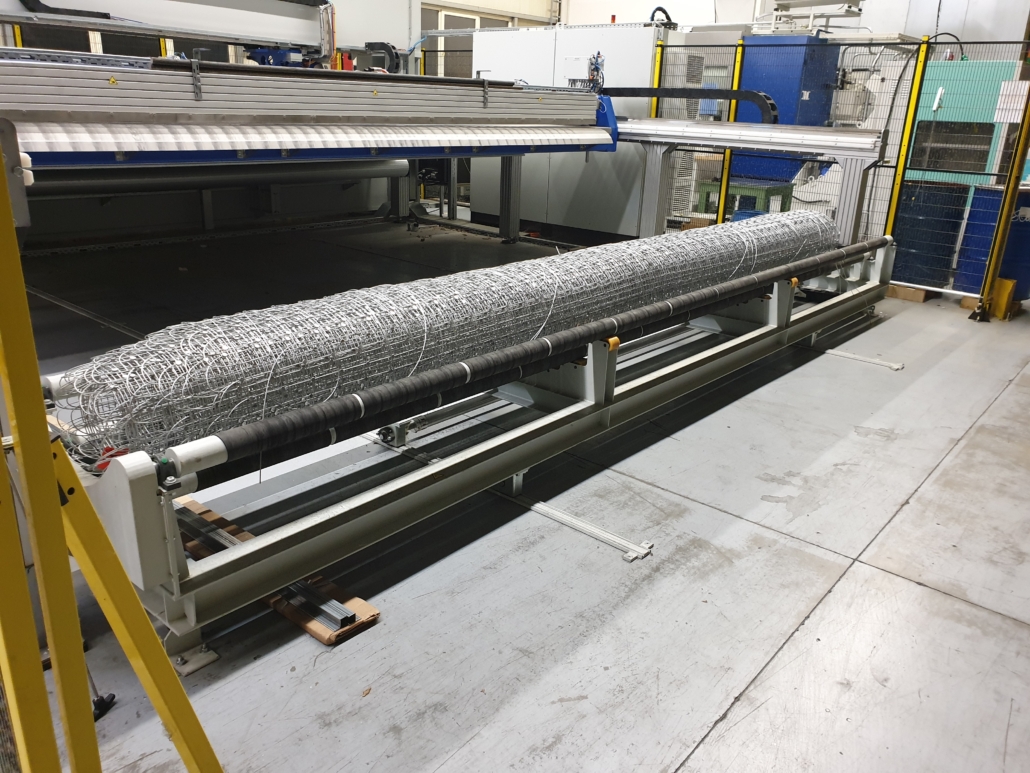

Drahtseilnetzmaschine
- Kunde: Lothar Huck GmbH, Bühl-Weitenung
- Fertigung von Netzen aus verzinkten Drahtseilen und Edelstahlseilen mit Knoten aus Aluminium oder Edelstahl

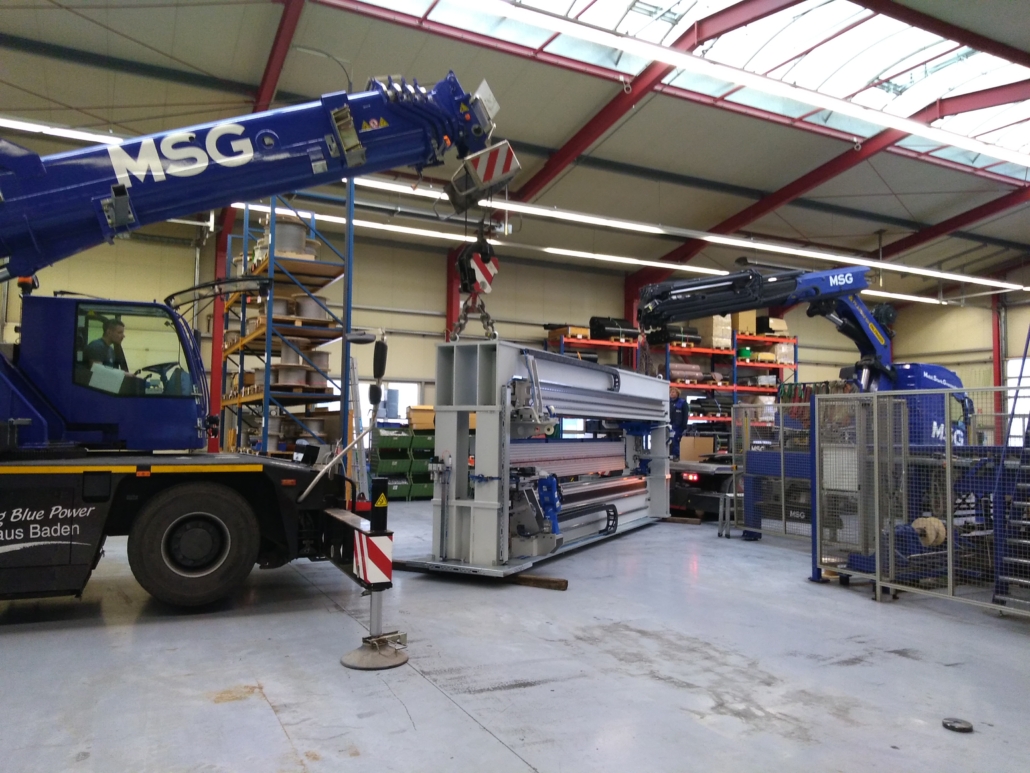

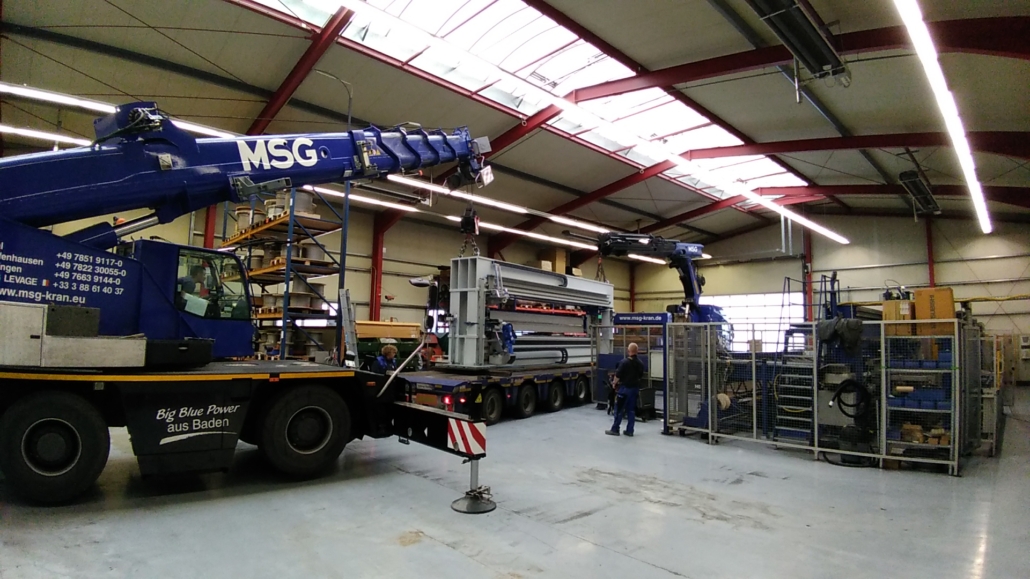

- Lieferung der Netzfertigungsanlage inkl. Montage und Inbetriebnahme, Dokumentation, CE-Kennzeichnung
Drahtseile: Flexibel, sicher und langlebig
Drahtseilnetze von Huck sind Netze aus Drahtseilen mit statischen Verbindungen Made in Germany.

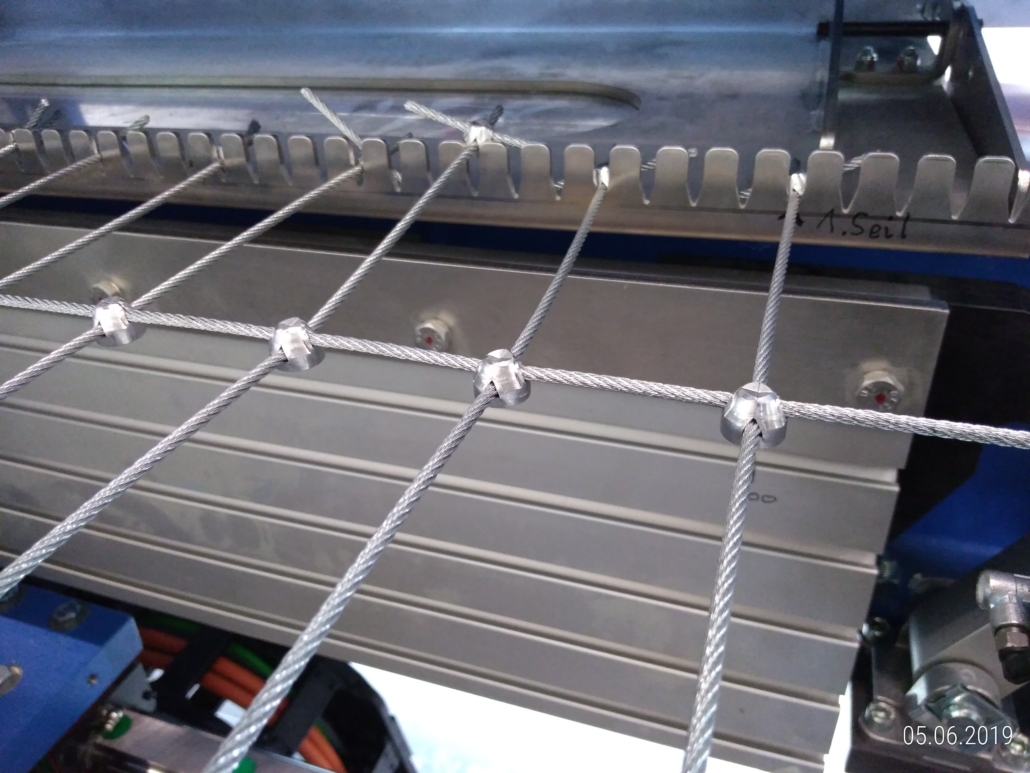

Die Seile werden mittels Knoten (spezielle Seilklemmen) an den Kreuzungspunkten so verpresst, dass es eine stabile und hoch belastbare Verbindung ergibt.
Am Rand besteht das Netz aus Schlaufen, welche als Befestigungspunkte dienen.
Automatisierte Produktion: Taktzeit steigern
Zur Fertigung von Drahtseilnetzen hatte unser Kunde vor dem Projekt zwei Netzfertigungsanlagen im Einsatz, die jedoch hinsichtlich Kapazität und Wartungsaufwand an ihre Grenzen gestoßen waren. Die Lothar Huck GmbH benötigte eine neue Anlage zur schnelleren und effizienteren Produktion.
Von den bestehenden Anlagen konnten wir bewährte Baugruppen übernehmen. Einige Baugruppen galt es jedoch zu überdenken und ändern, da selbst mit den neusten Ausführungen der Komponenten keine wesentliche Verbesserung der Produktivität zu erreichen war.
Dies hatte auch eine Studie bestätigt. Zur Verbesserung der Taktzeit haben wir die Prozessreihenfolge angepasst und einige Bewegungen parallel geschaltet bzw. komplett überflüssig gemacht. Mit Linearmotoren und einer elektrischen Servopresse konnte die Taktzeit noch einmal optimiert werden.
Features + Technische Daten

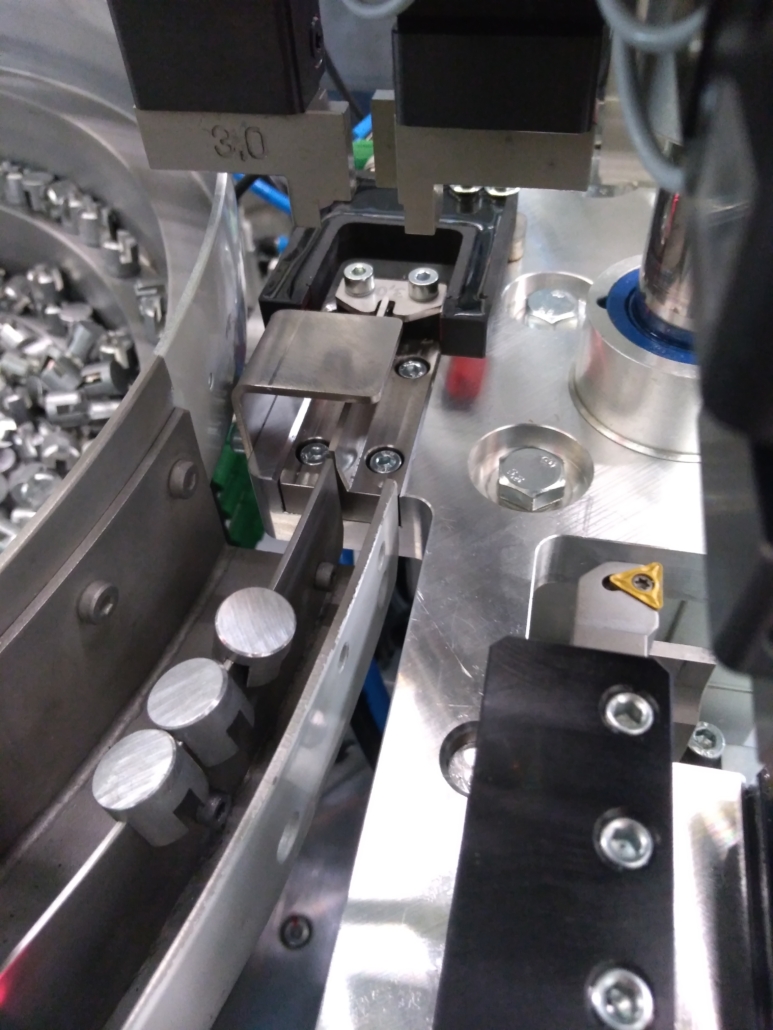

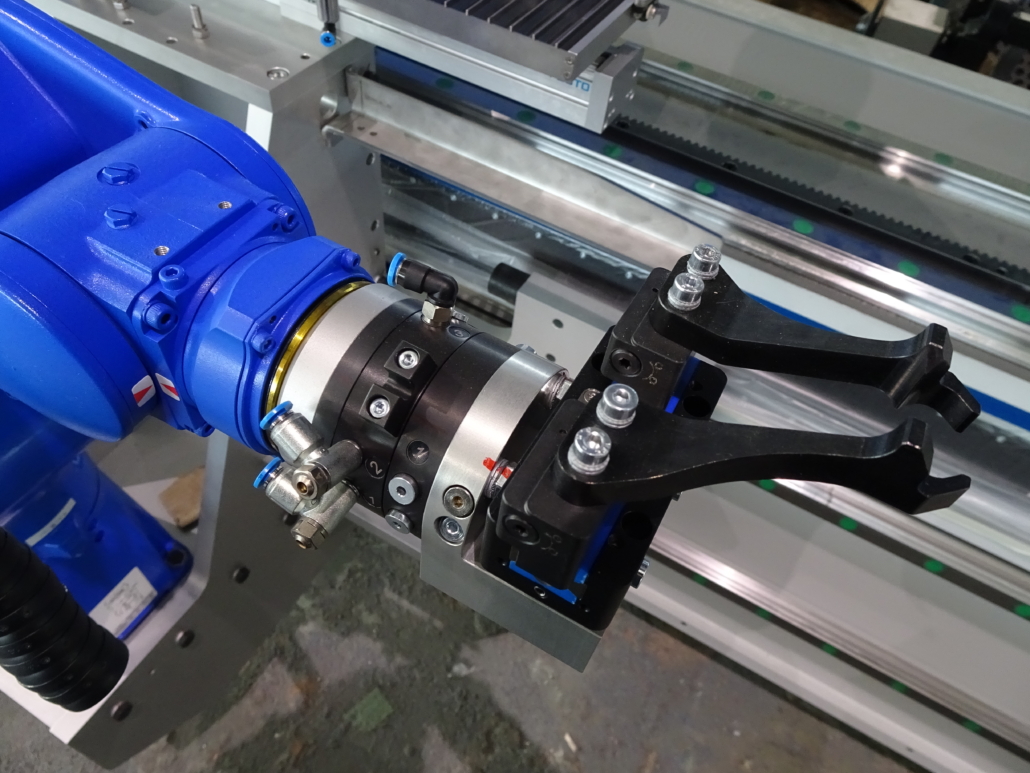

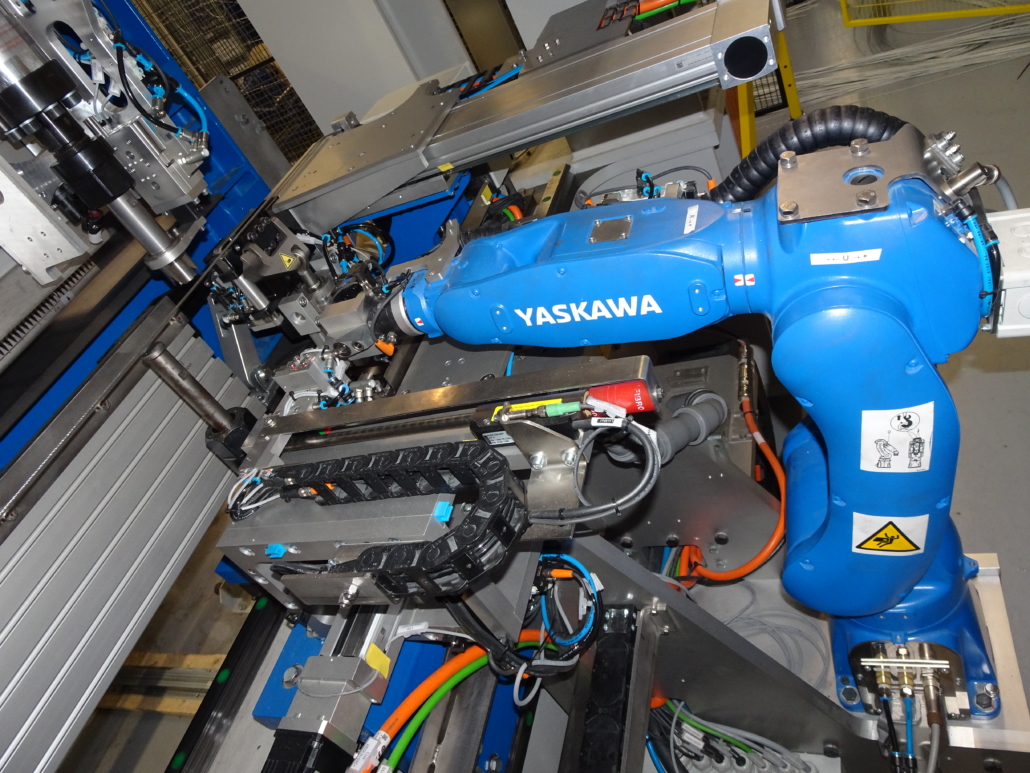

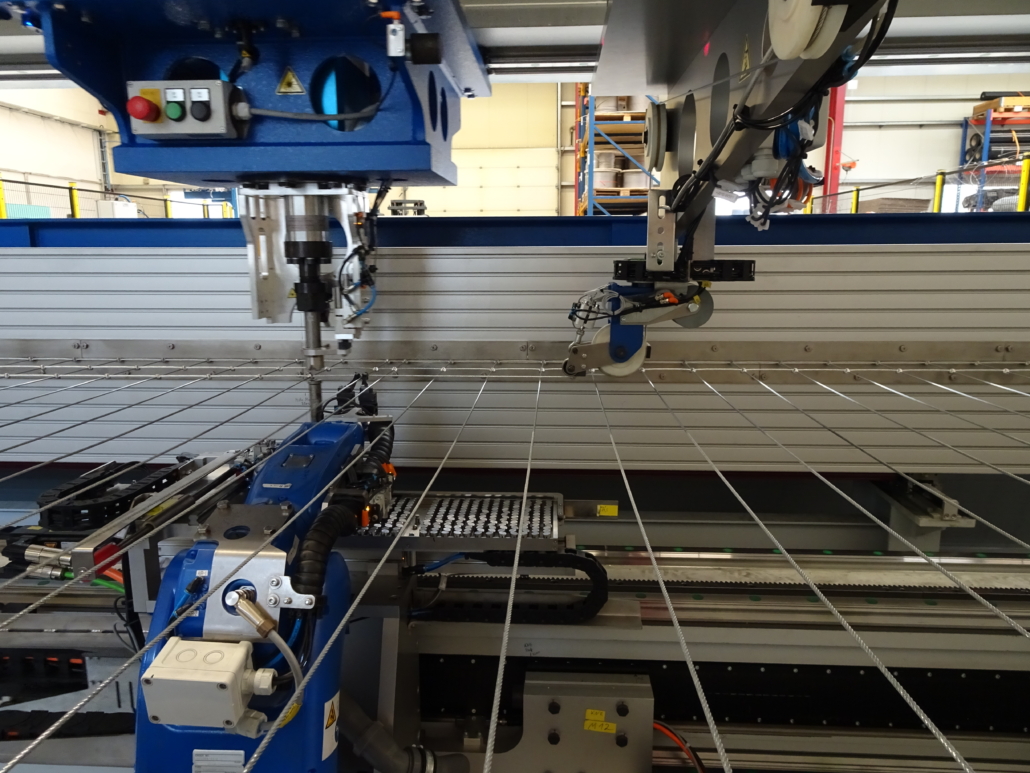

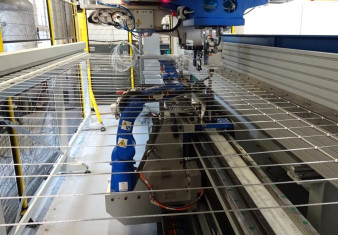

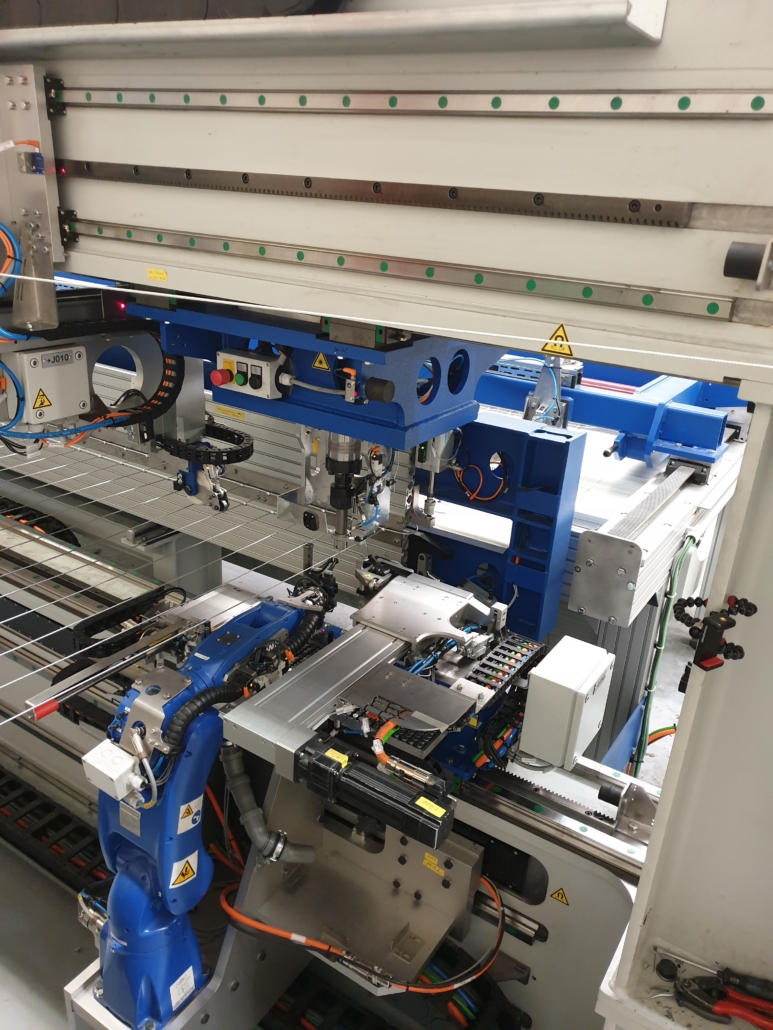

- Knotenzuführung über Roboter mit spezieller Kinematik zur optimalen Einführung in die Seilkreuzung

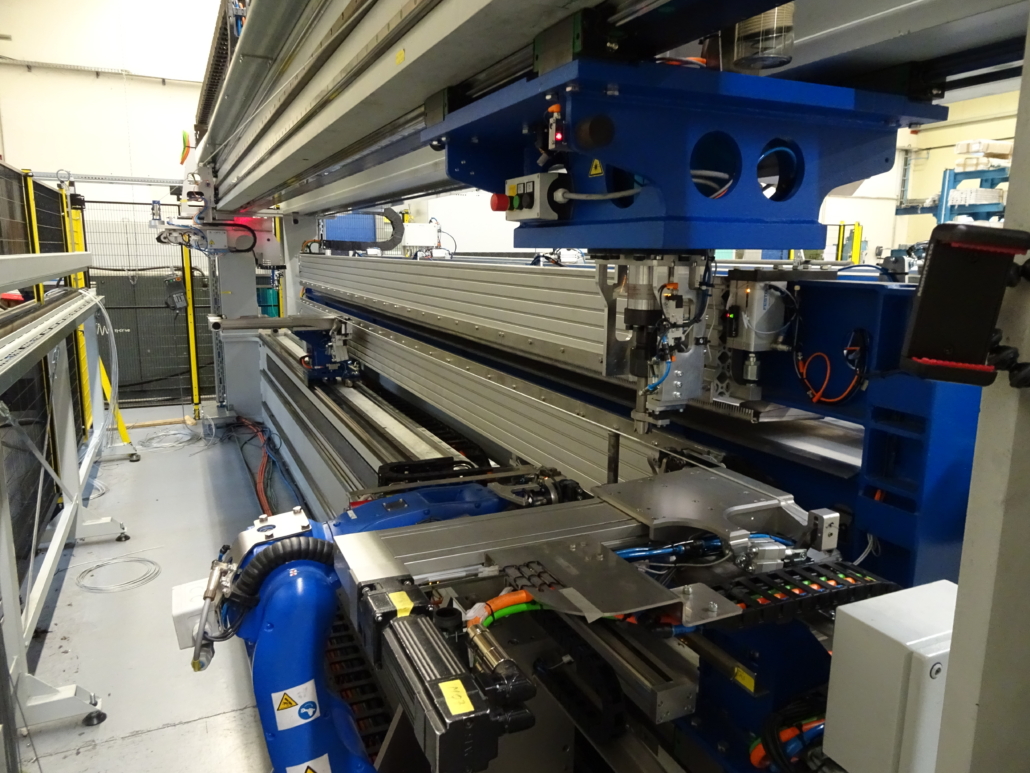

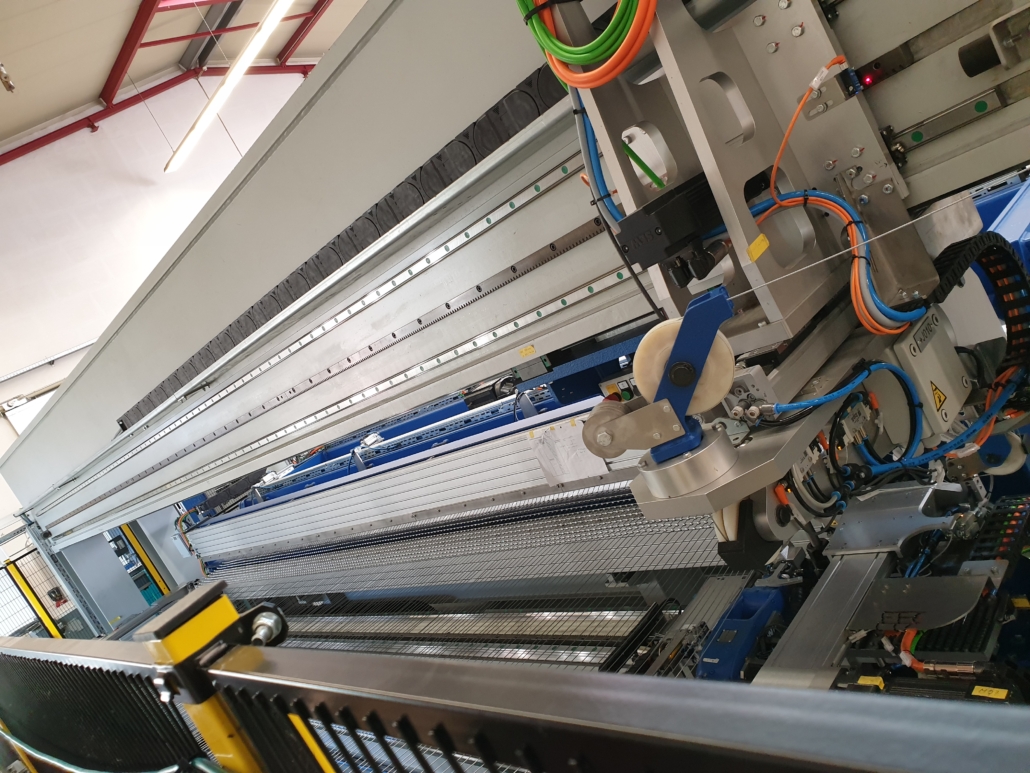

- Servo-Linearmotoren statt Spindel- oder Zahnstangenantrieben für höhere Beschleunigungen
- Netze mit Seildurchmesser von 1,5 bis 4,0 mm (verzinkt oder Edelstahl)

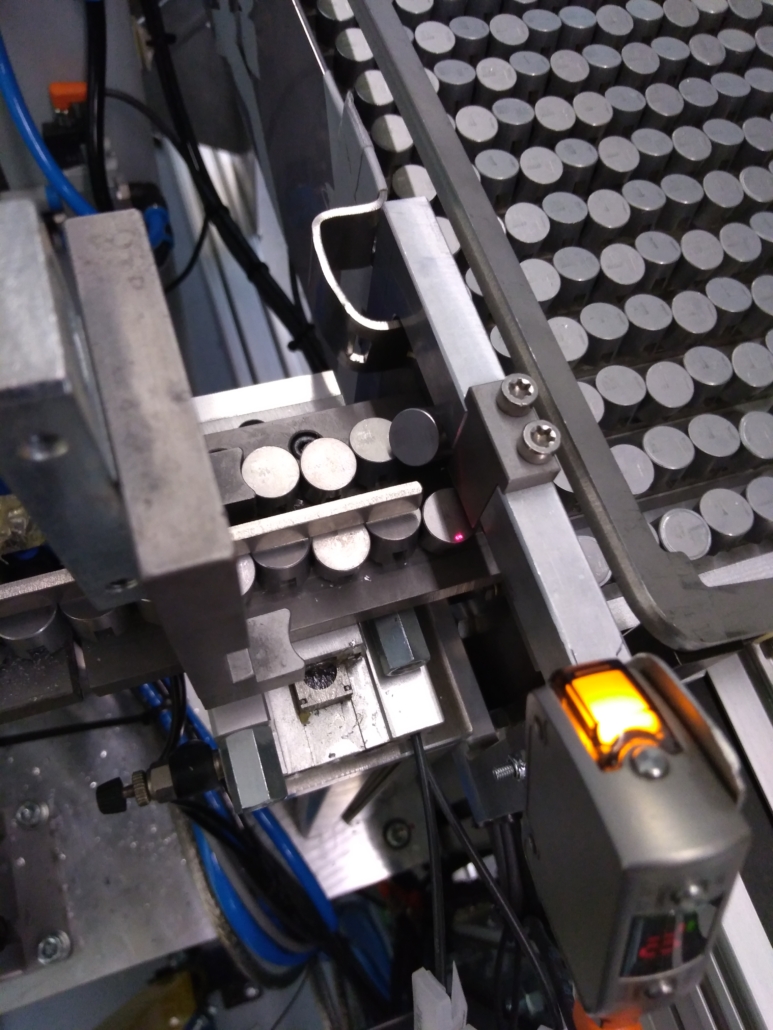

- Knoten Aluminium oder Edelstahl
- Taktzeit von t ≤ 2,0 s

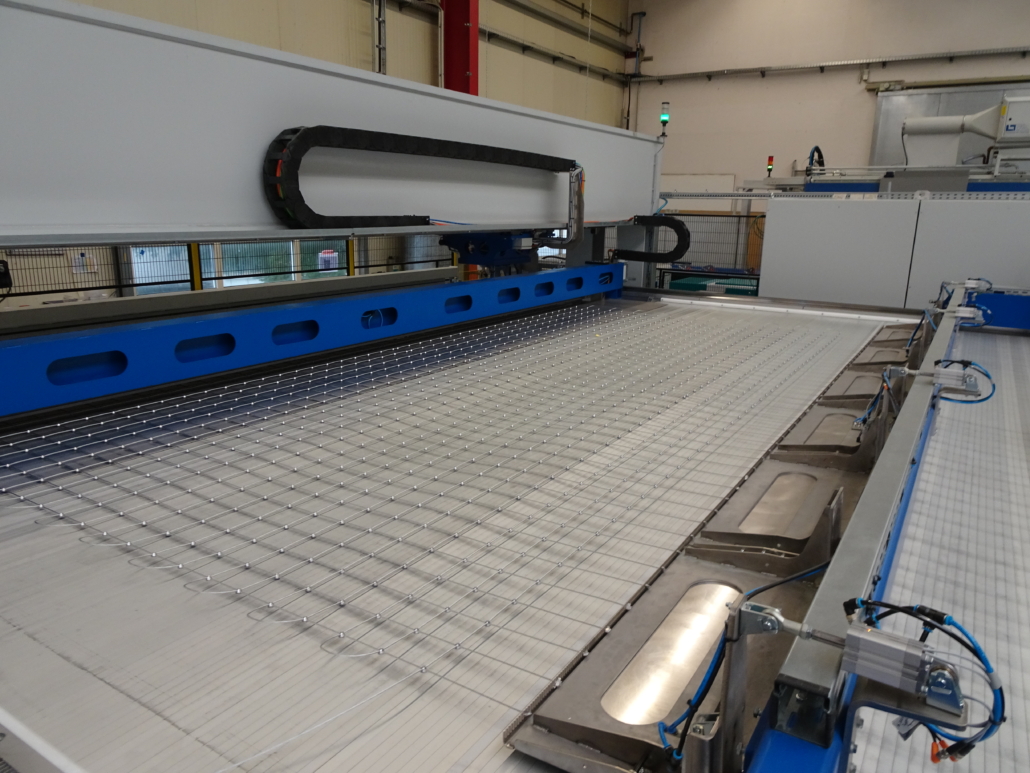

- Max. Netzbreite = 5.000 mm; Länge beliebig
- Flexible Netzgeometrien (Rechteck, Dreieck, Rund)
