Schnellschmiedepresse
- Kunde: Presstec Pressentechnologie GmbH, Kehl
- Presse zur Herstellung von großen Freiformschmiedeteilen
- Konstruktion Pressengestell mit FEM-Optimierung, Hydraulikzylinder und -aggregat
Vorsicht, schwere Kost
Als Europas größtes Serviceunternehmen für Pressen aller Marken liefert unser Kunde, die Presstec GmbH, unter anderem hydraulische Pressen für die Massivumformung.

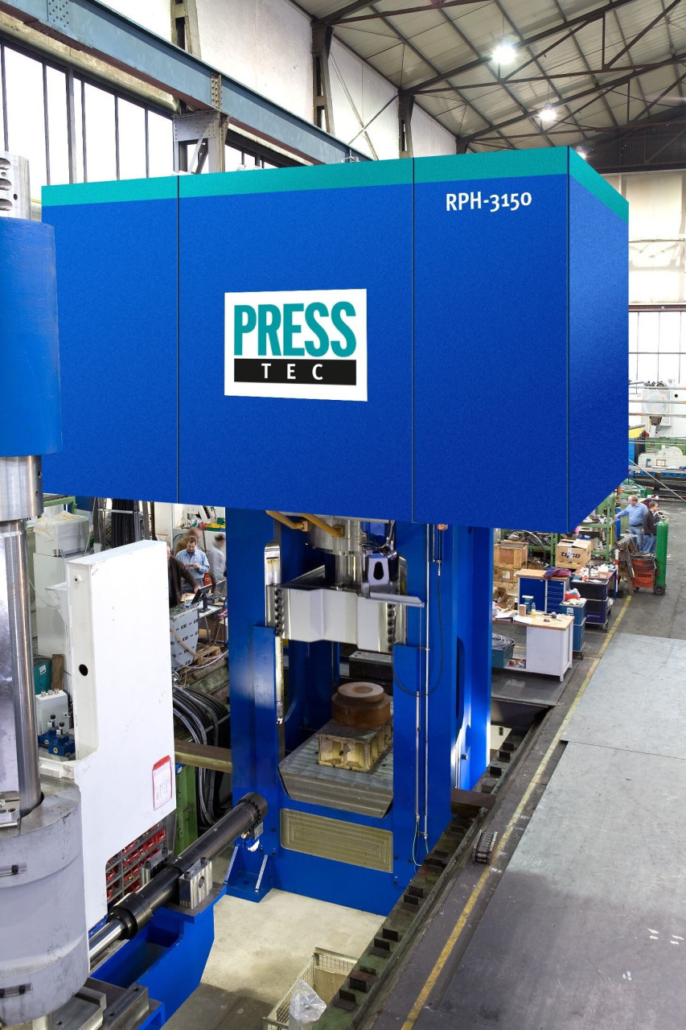

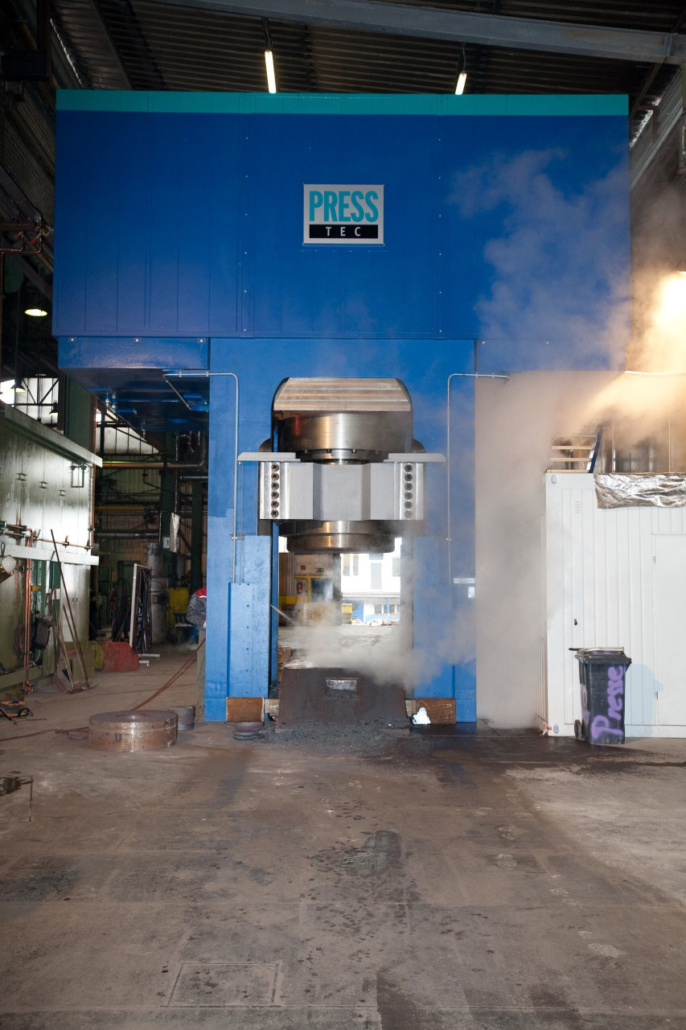

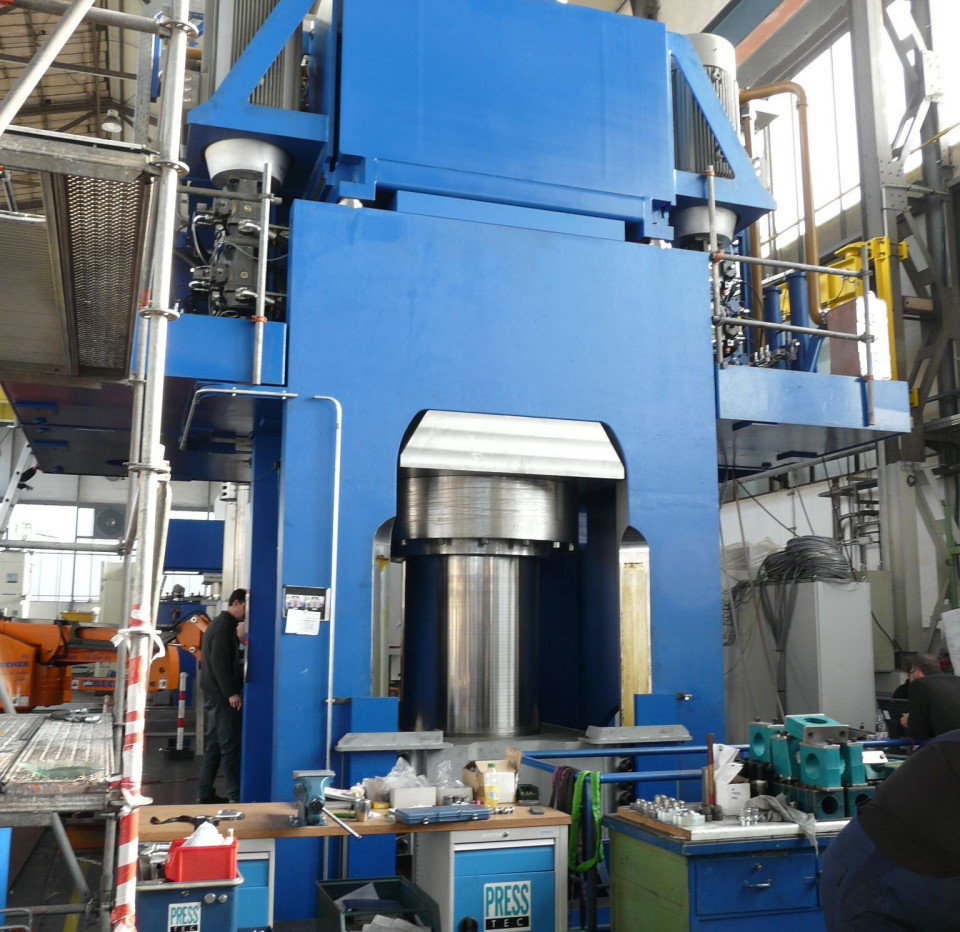

Ein solches Schwergewicht haben wir für Presstec konstruiert: eine gewaltige Schmiedepresse für die Bearbeitung von Stahlblöcken im Warmbetrieb mit Temperaturen über 800 Grad Celsius.
Die Presse verfügt über eine Schnellschmiedefunktion mit bis zu 100 Hüben pro Minute. Ihre maximale Presskraft beträgt 31.500 kN, was einem Gewicht von 3.150 Tonnen entspricht.
Maximale Sorgfalt für höchste Belastung

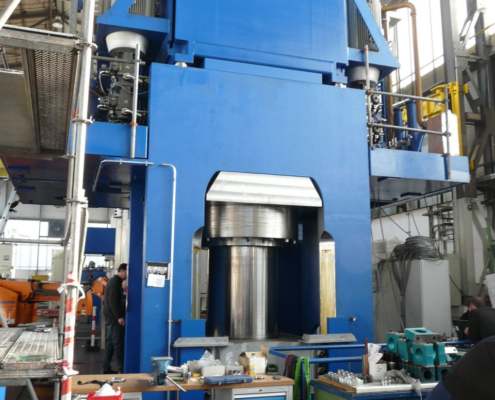

Um der gewaltigen Dauerbelastung der Presse gerecht zu werden, haben wir die Schweißkonstruktion mit Hilfe von FEM-Berechnungen optimiert und auf Dauerfestigkeit ausgelegt.

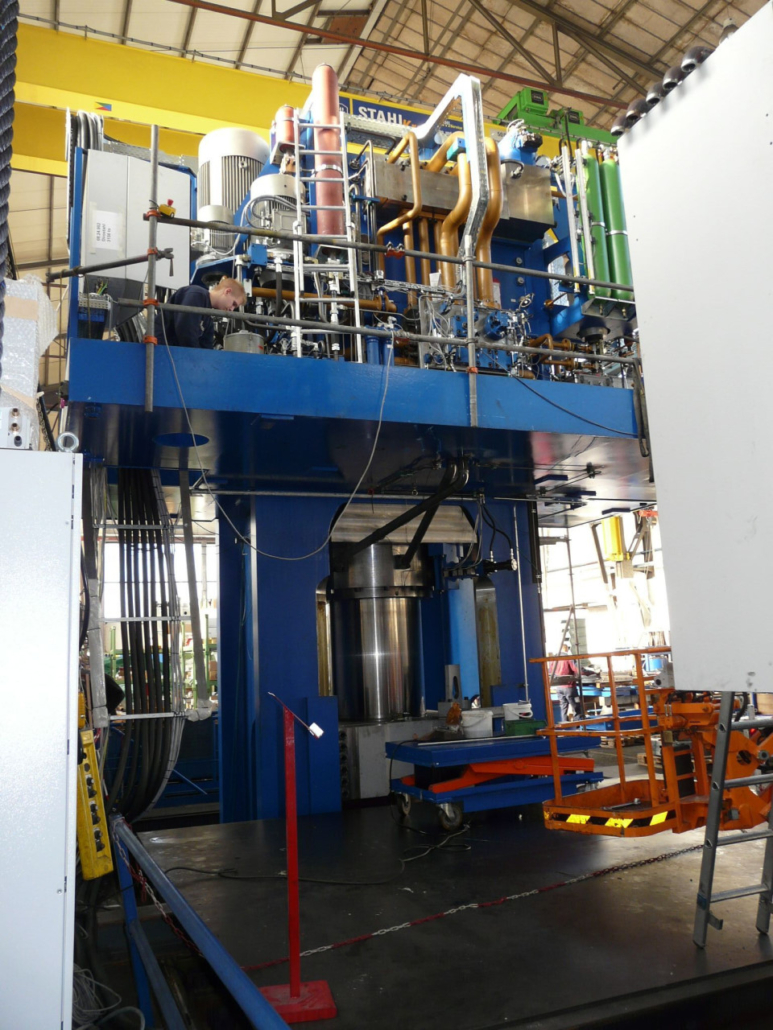

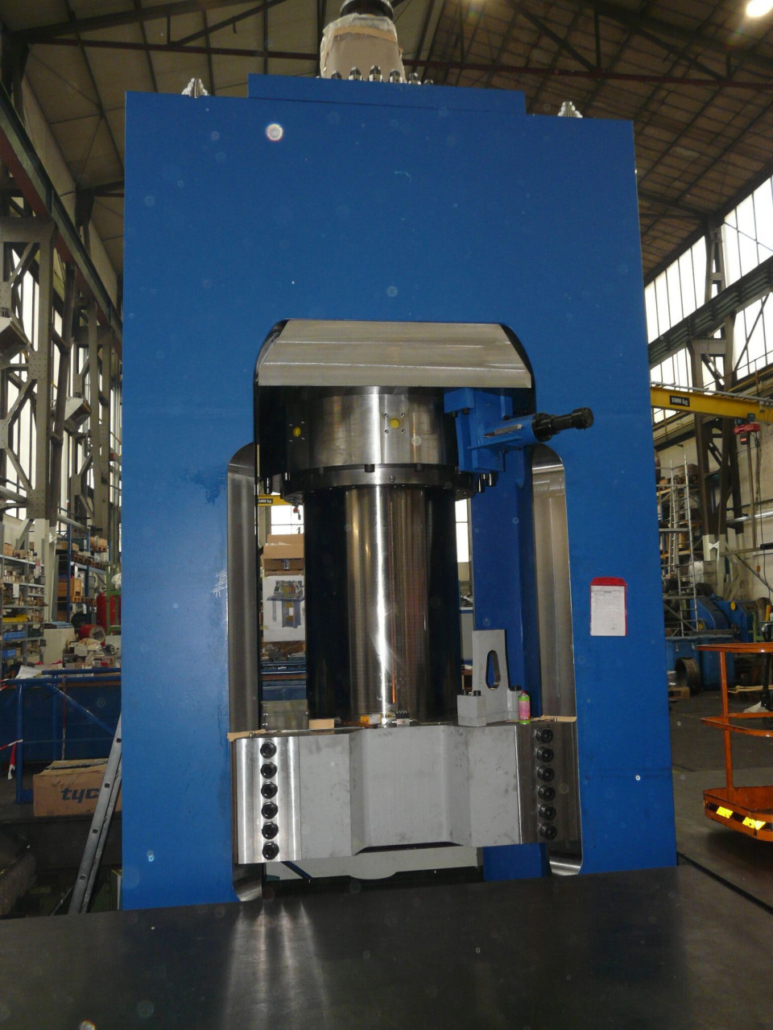

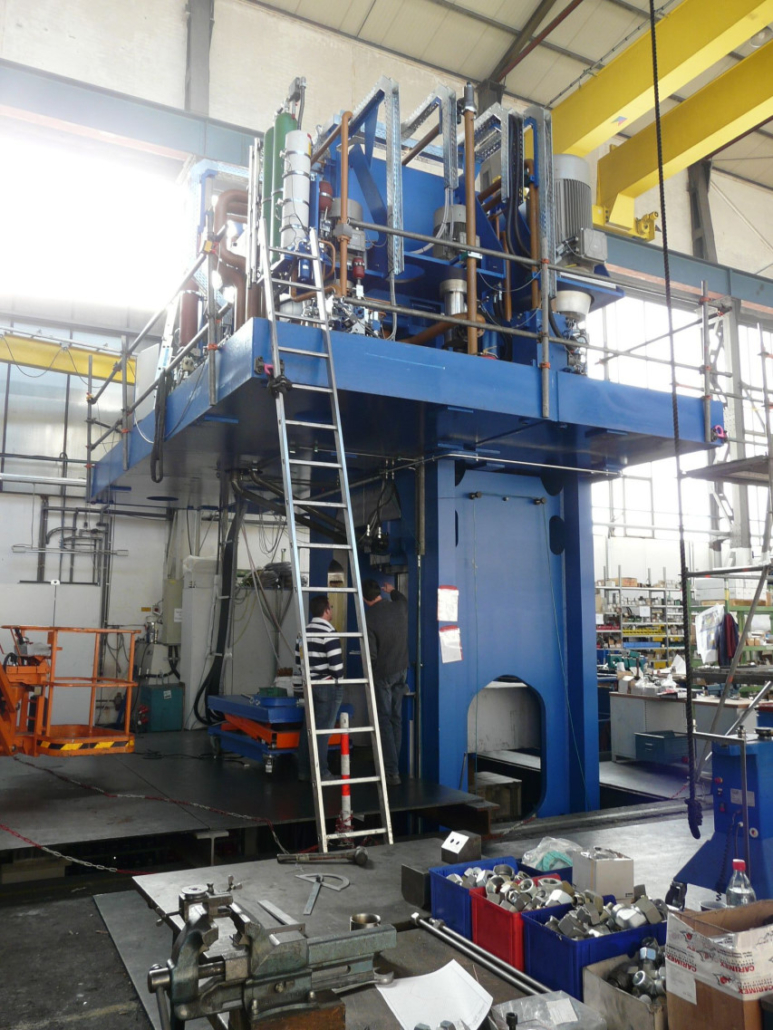

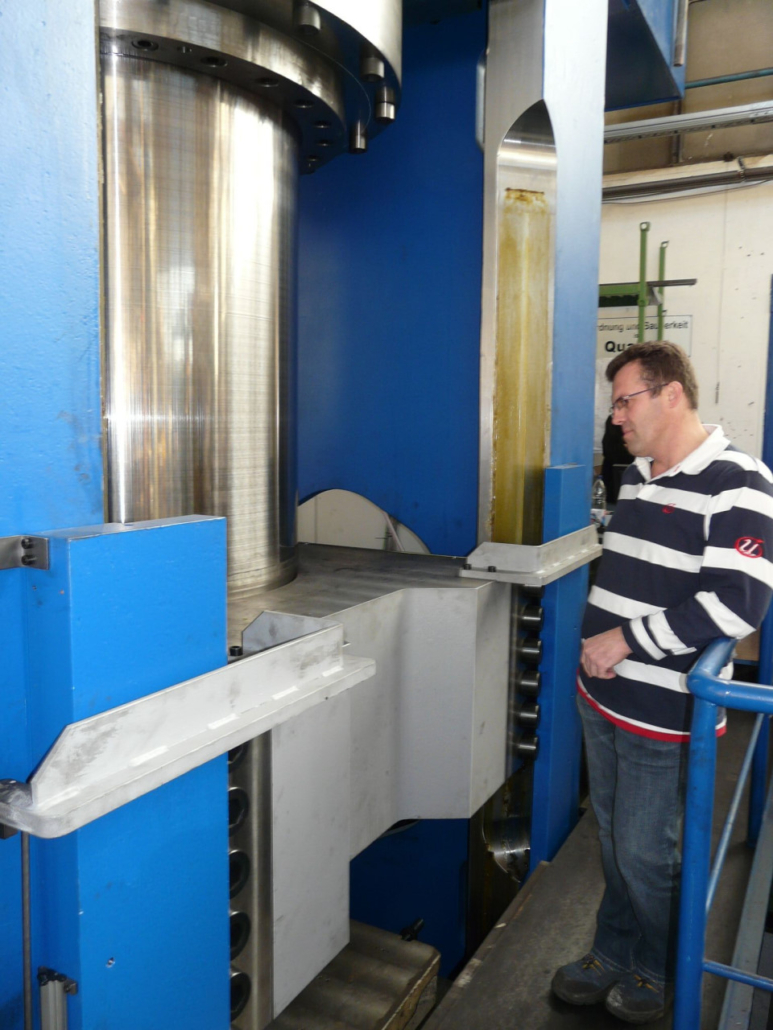

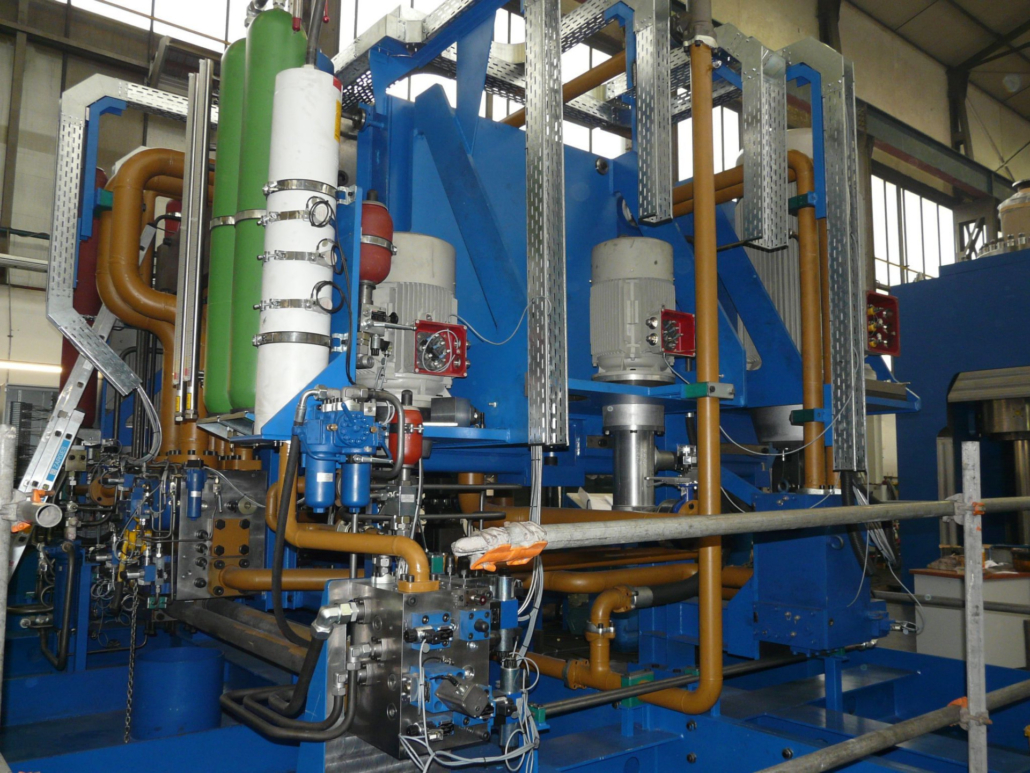

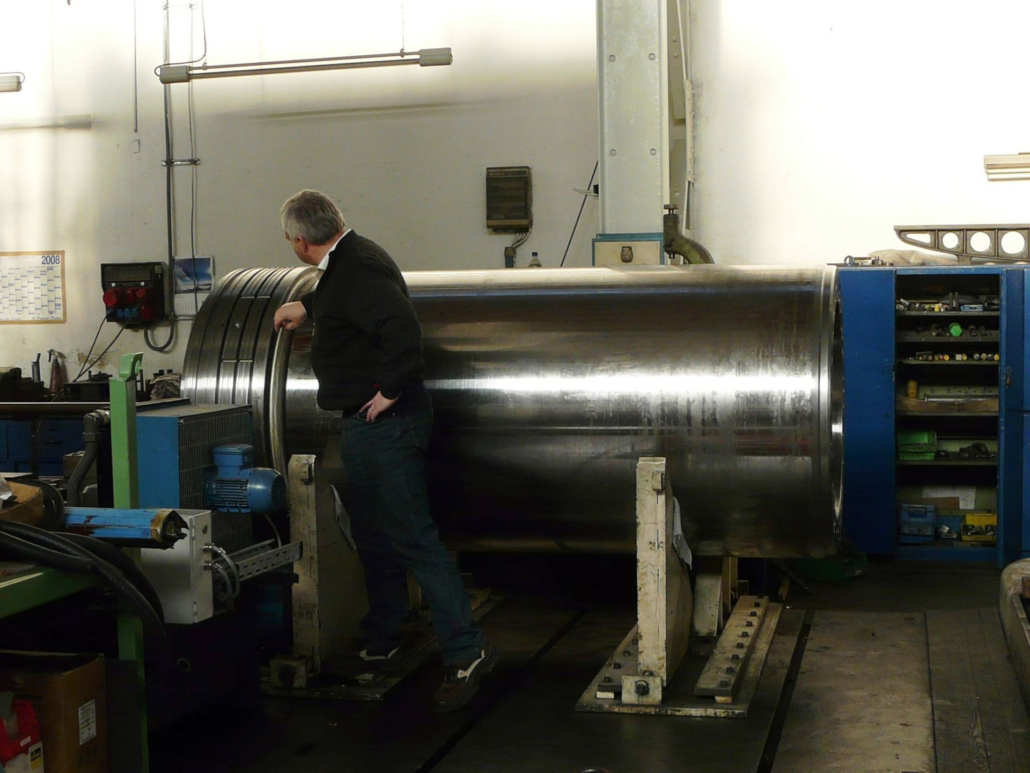

Zum Konstruktionsumfang gehörte außerdem der hydraulische Presszylinder einschließlich Pressenstößel, sowie das Hydraulik-Aggregat oben auf der Maschine.

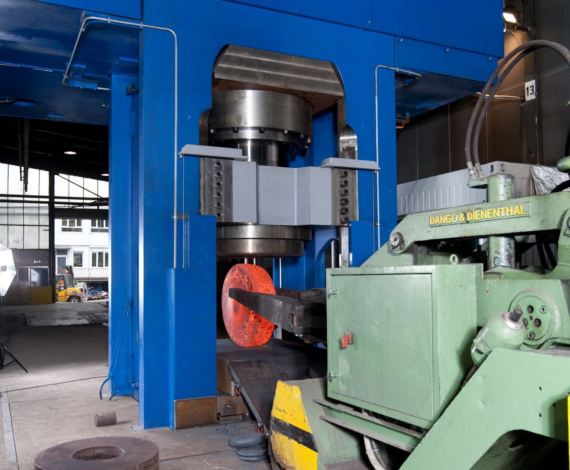

Die Schmiedepresse ist für einen teilautomatischen Betrieb oder für Handsteuerung vorgesehen. Die Zuführung der Teile in die Bearbeitungsposition erfolgt jedoch ausschließlich mechanisch mit Hilfswerkzeugen.
Somit ist es nicht erforderlich, in den Umformbereich und damit in den Gefahrenbereich einzugreifen.
Features + Technische Daten
- Abmessungen (L x B x H): 7,0 x 4,5 x 9,0 m
- Presskraft: 31.500 kN
- Arbeitsgeschwindigkeit: 51 mm/s
- Eilgang: 400 mm/s
- Zyklen: 100 Hübe/min.
- Hub: 1,3 m
- Hydraulikzylinder (Kolben-Ø / Stangen-Ø): 1.120 mm / 1.070 mm
- Druck: 320 bar
